ПЛАНИРУЕМ НАЧАЛО ПРОИЗВОДСТВА: 15.05.2026
В настоящее время принимаем заказы на мелкие партии. Индивидуальные заказы.
Защитные металлические кожухи для монтажа кабеля на вертикальные основания и опоры. Обеспечение защиты согласно требованиям нормативной документации и СП 76.13330.2016.
Предлагаемое устройство заменяет все ранее применяемые способы защиты кабеля, позволяя отказаться от применения таких позиций, как гофрированная труба ПНД (горючая), лотки, короба, уголки, швеллеры, а также различные конструкции на их основе, и обеспечивает защиту электрического кабеля от механических повреждений в местах его вывода на вертикальные плоскости различных конструкций и оснований по всей протяженности защищаемого участка и возможность монтажа кабеля любой жесткости.
Защита кабеля в земле и над поверхностью земли согласно п.6.4.1.23.
Монтаж кабеля с соответствующим данному классу напряжения радиусом изгиба согласно п.6.4.1.7 СП 76.13330.2016.
Применение материалов, не распространяющих горение. Федеральный закон от 22.07.2008 № 123-ФЗ.
«Данное устройство обеспечивает защиту электрического кабеля от механических повреждений в местах его вывода на вертикальные плоскости различных конструкций и оснований по всей протяженности защищаемого участка и возможность монтажа кабеля любой жесткости.»
Полная информация о процессе установки защитного кожуха
Конструкция защитного кожуха состоит из двух частей трубы. Трубе изначально задаётся определённый радиус согласно технического задания или паспортных требований на кабельную продукцию.

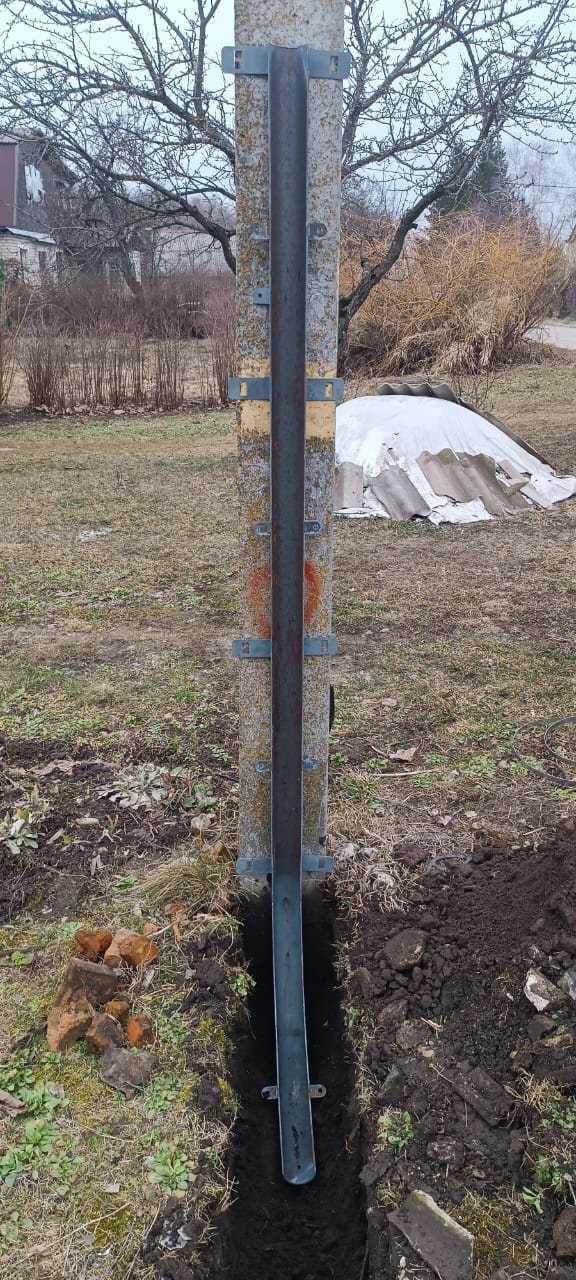

Монтаж защитного кожуха производится на основание. В качестве оснований для монтажа мы можем рассматривать:
Роль задней части кожуха
Задняя часть защитного кожуха на всех этапах монтажа является базовой частью всей конструкции, начиная от установки и заканчивая монтажом кабеля в кожухе.
Размеры защитного кожуха по высоте — 2300 мм, что отвечает требованиям нормативной документации к защищаемым участкам кабеля:
согласно п.6.4.1.23 СП 76.13330.2016
Этап подготовки:
После монтажа задней части защитного кожуха на основание необходимо выполнить пологую отсыпку грунтом или песком от нижней отметки траншеи до нижней отметки защитного кожуха и уплотнить грунт.
Крепление кабеля:

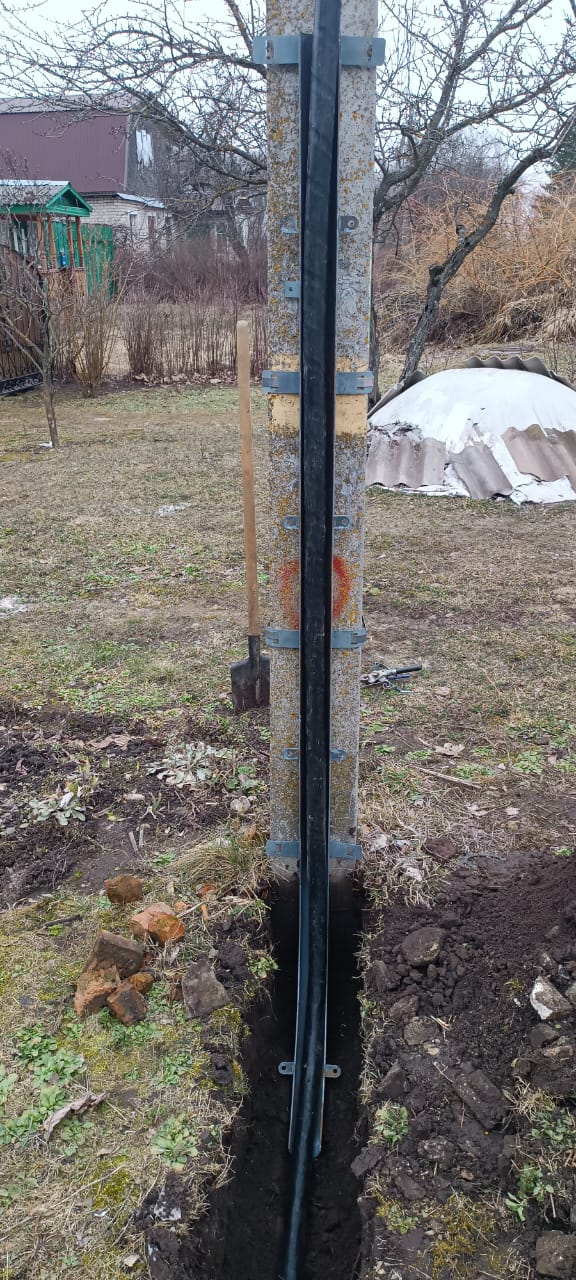

Уложить кабель в заднюю часть кожуха и начать крепление кабеля полипропиленовой лентой треппинг машиной или при помощи инструмента для натяжения и резки стальной ленты, обхватив лентой заднюю часть кожуха и кабель.
Укладка в посадочное пространство:
Давление, образующееся при натяжении ленты, вдавит кабель в заднюю часть защитного кожуха, т.е. разместит кабель в посадочном пространстве задней части защитного кожуха согласно заданного радиуса изгиба.
Время выдержки:
После монтажа кабеля на заднюю часть защитного кожуха необходимо убедиться в плотности прилегания кабеля. Рекомендуется выждать 10-15 минут для того, чтобы кабель принял радиус, заданный в защитном кожухе.
Установка передней части:

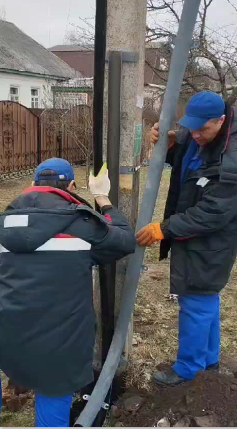

При монтаже передней части защитного кожуха необходимо установить его с соблюдением соосности, вставить болты и приступить к начальному скручиванию болтовых соединений двух частей кожуха.
Финальное соединение:
После выполнения начального скручивания необходимо произвести демонтаж всех бандажных лент и с требуемым усилием сжатия болтовых соединений соединить две части защитного кожуха в единое целое.
Результат

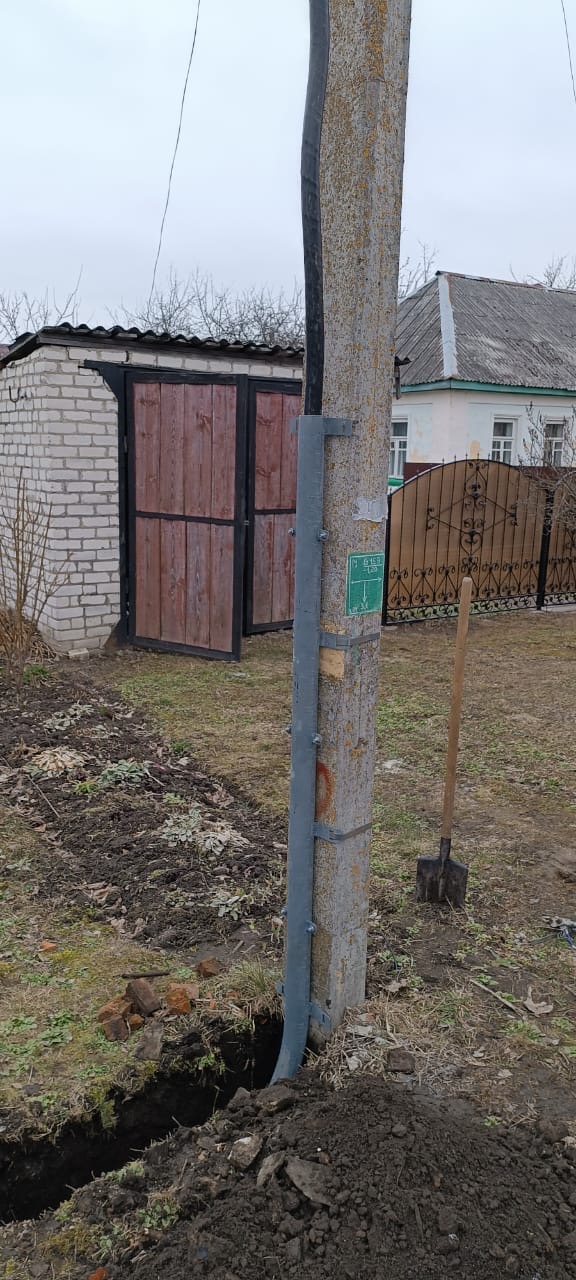

Соединенные две части защитного кожуха представляют собой сборную трубу с заключённым в неё кабелем, обеспечивающую полную защиту от механических повреждений согласно требованиям нормативной документации.
Актуальные цены и модели. Возможен индивидуальный заказ.
| Модель | Чертеж | Характеристики | Марка кабеля | Цена |
|---|---|---|---|---|
| D57/R800 |
D 57/3,5 L-2300. R-800 |
АСБл 3х50 или аналог по характеристикам |
16 500 ₽ | |
| D57/R850 |
D 57/3,5 L-2300. R-850 |
АСБл 3x70; 3x95; 3x120 | 19 000 ₽ | |
| D57/R1400 |
D 57/3,5 L-2300. R-1400 |
Заказная позиция | договорная | |
| D76/R1000 |
D 76/3,5 L-2300. R-1000 |
АСБл 3х240 | договорная | |
| D76/R900 |
D 76/3,5 L-2300. R-900 |
АСБл 3х185 | договорная | |
| D76/R1400 |
D 76/3,5 L-2300. R-1400 |
Заказная позиция | договорная | |
| D89/R800 |
D 89/3,5 L-2300. R-800 |
АПвП 3х150/35 | 25 000 ₽ | |
| D89/R850 |
D 89/3,5 L-2300. R-850 |
АПвП 3х185/70 | 25 000 ₽ | |
| D89/R1000 |
D 89/3,5 L-2300. R-1000 |
АПвП 3х240/35 | договорная | |
| D32/R400 |
D 32/3,5 L-2300. R-400 |
АВБбШв 4x16 | 10 000 ₽ | |
| D40/R400 |
D 40/3,5 L-2300. R-400 |
АВБбШв 4x25; 4x35 | 10 000 ₽ | |
| D50/R400 |
D 50/3,5 L-2300. R-400 |
АВБбШв 5x25; 5x35 | 11 100 ₽ | |
| D57/R400 |
D 57/3,5 L-2300. R-400 |
АВБбШв 5x50 | 16 000 ₽ |
Нажмите, чтобы увеличить
Отправьте заявку на почту. Мы рассчитаем стоимость и сроки изготовления для вашего объекта.
